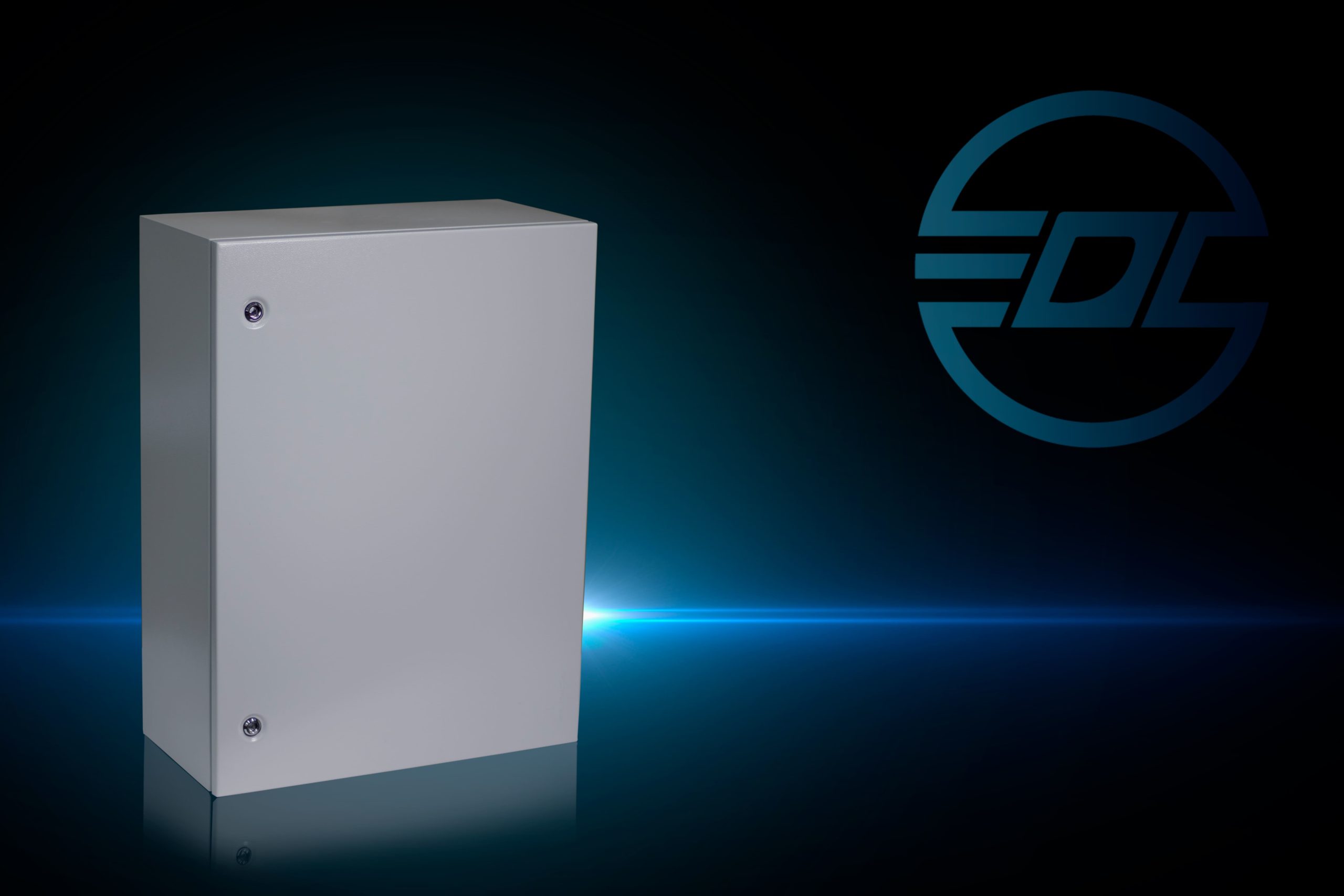

Корпус электрический навесной металлический Eldica MC818025

Корпуса серии MC имеет высокую степень пыле и влагозащиты IP 66, устойчивость к ударам, сейсмостойкость, вибростойкость, стойкость к воздействию факторов внешней среды и многое другое. Навесной шкаф имеет цельносварной корпус, выполненный из стального листа 1,2 мм, с глухой дверью с возможностью навешивания с любойстороны, варианты цвета серый RAL 7035 и красный RAL 3020.
Монтажная панель изготовлена из оцинкованного стального листа — 2,0 мм. В шкафах шириной до 800 мм — монтажная панель имеет четыре точки крепления, более 800 мм – шесть точек. В шкафах высотой 1400 мм – шесть точек крепления по вертикали. Так же в монтажной панели имеются четыре отверстия для заземления.

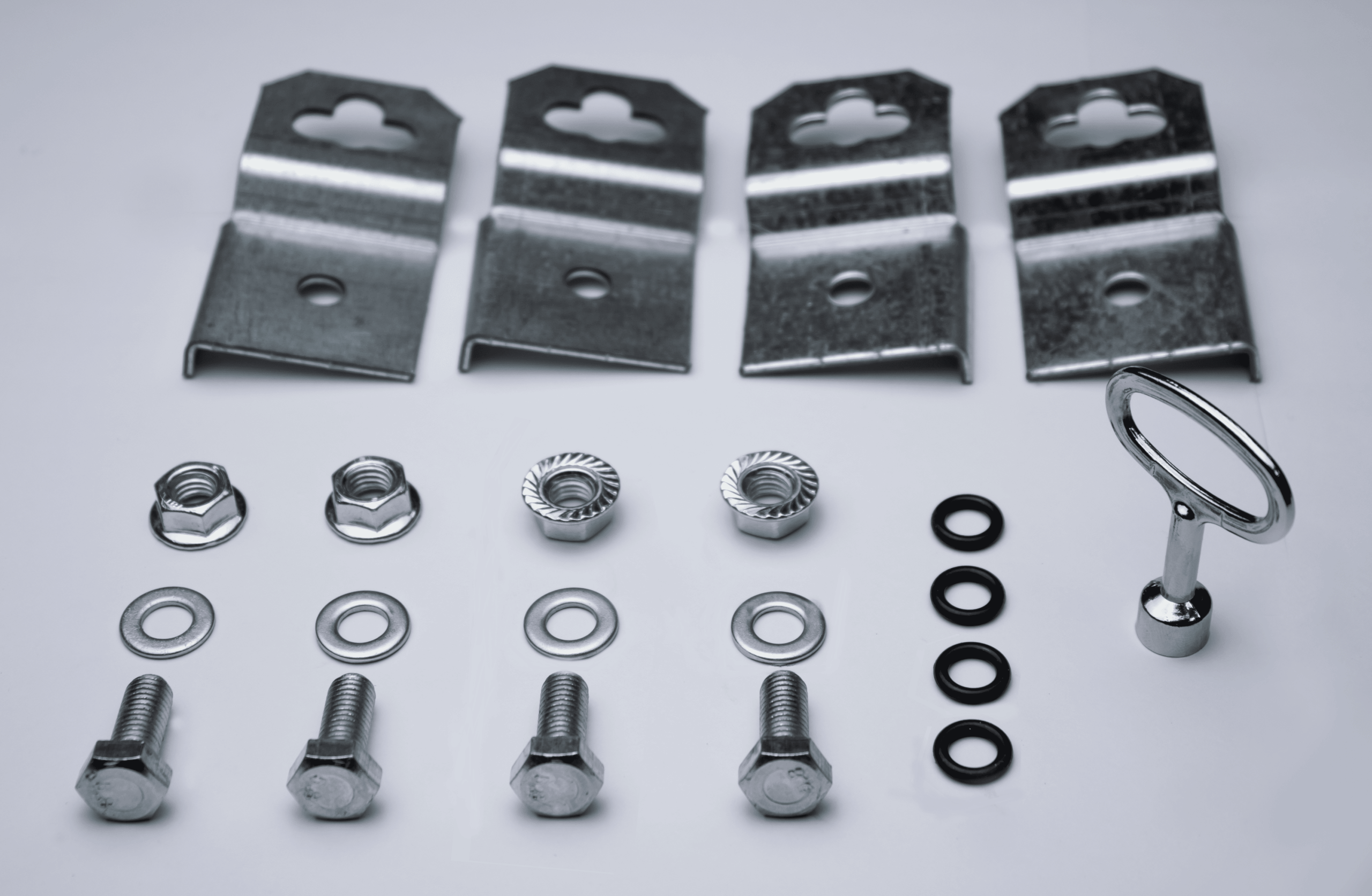

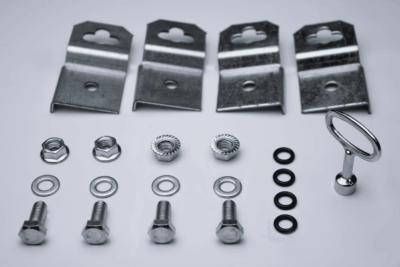

Для удобства монтажа при установке корпуса на стену в комплект поставки входят кронштейны, изготавливаемые из оцинкованного листа 2,0 мм. Дверь изготовлена из стального листа 1,5 мм, с нанесенным по периметру пенополиуретановым уплотнителем. На двери высотой от 500 мм имеется два вертикальных перфорированных профиля изготовленных из оцинкованной стали – монтажные рейки, используемых для крепления кабеля «Корпус-Дверь» и при необходимости для установки дополнительных монтажных элементов.
Двери высотой до 500 мм включительно имеют один замок с поворотным язычком, а двери выше 500 мм два замка, двери от 1000 мм имеют три петли, размеры 1400 имеют четыре петли и три замка. На размере высотой 1400 мм на задней стенке предусмотрены два ребра для увеличения жесткости. Для быстрой смены навески двери, корпус имеет дополнительные отверстия, закрытые заглушками. Дверной проем имеет двугранный защитный кант (кромку), отводящий влагу от уплотнителя, что позволяет исключить примерзание уплотнителя двери к корпусу шкафа и создаёт дополнительную жёсткость конструкции корпуса шкафа.

3D модель в формате STP
