Корпус электрический навесной металлический Eldica MCs514015R

Корпуса серии MCs сохранили все главные характеристики корпусов MC, такие как степень пыле- и влагозащиты (IP66), устойчивость к ударам (IK10), сейсмо- и вибростойкость (9 баллов по шкале MSK-64), класс пожарной опасности (KM0), стойкость к воздействию факторов внешней среды, климатическое исполнение (УХЛ1).

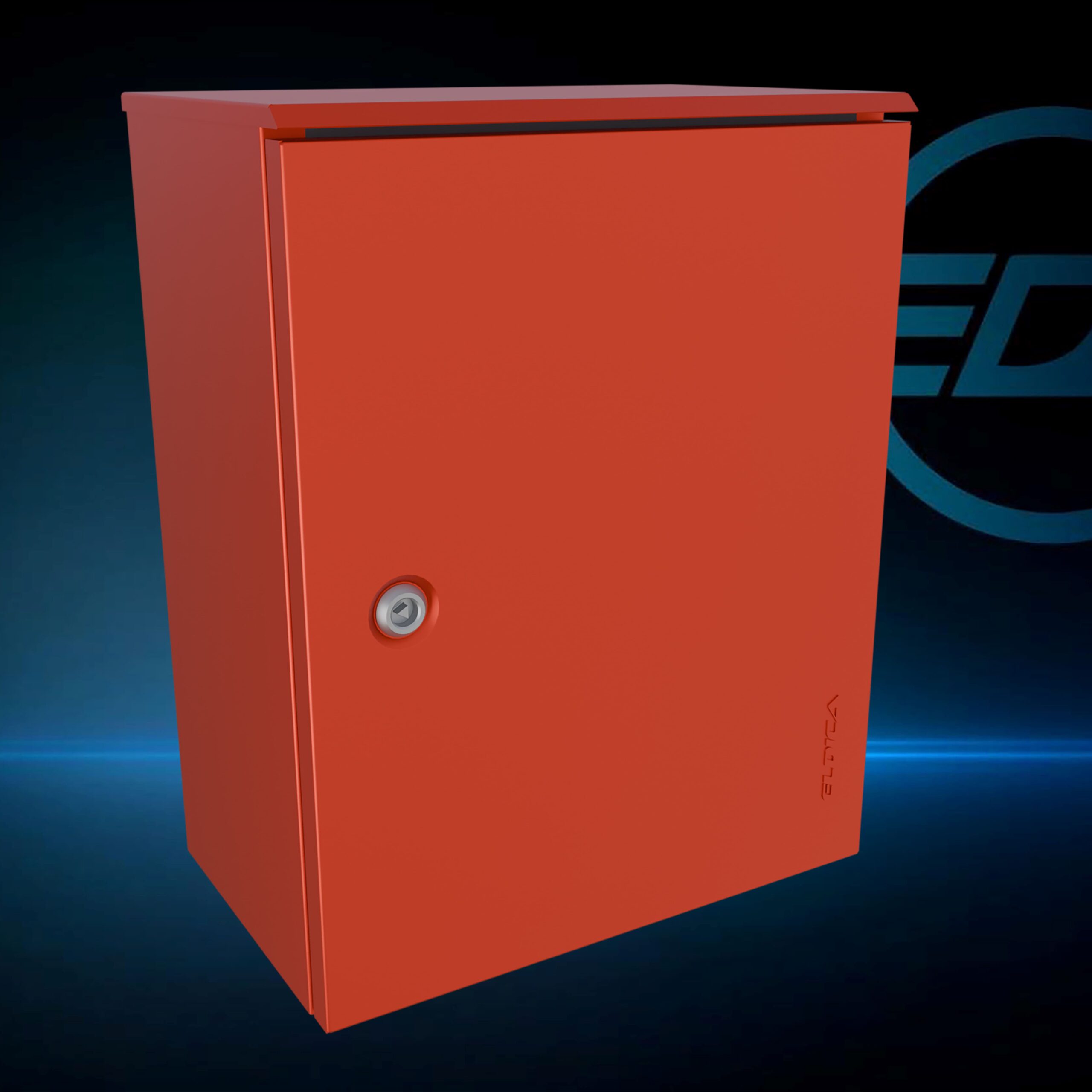

Навесной шкаф MCs имеет цельносварной корпус, выполненный из стального листа 1 мм, с глухой дверью с возможностью навешивания с любой стороны, вариант цвета серый RAL7035 и красный RAL3020.

Монтажная панель изготовлена из оцинкованного стального листа 1,5 мм. В шкафах шириной до 800мм — монтажная панель имеет четыре точки крепления, более 800мм — шесть точек крепления.

Дверь изготовлена из стального листа 1,2 мм, с нанесенным по периметру пенополиуретановым уплотнителем. На двери высотой от 500 мм имеется два вертикальных перфорированных профиля, изготовленных из оцинкованной стали — монтажные рейки. При необходимости их можно использовать для монтажа оборудования на двери. Двери высотой до 500 мм включительно имеют один замок с поворотным язычком, двери высотой от 600мм и до 800мм — два замка, от 1000мм до 1200мм имеют 3 петли. Для быстрой смены навески двери, корпус имеет дополнительные отверстия, закрытые заглушками.

Дверной проем имеет двугранный защитный кант(кромку), отводящий влагу от уплотнителя, что позволяет исключить примерзание уплотнителя двери к корпусу шкафа и создаёт дополнительную жесткость конструкции корпуса шкафа.
3D модель в формате STP
